02 ✨新建工程

up的视频讲解

从选择芯片开始，走通配置、生成、编辑、编译和下载的完整流程。

1 在 CubeMX 中选择芯片​

打开 File → New Project，搜索课程使用的 STM32F103C8T6。确认型号后进入工程配置界面。

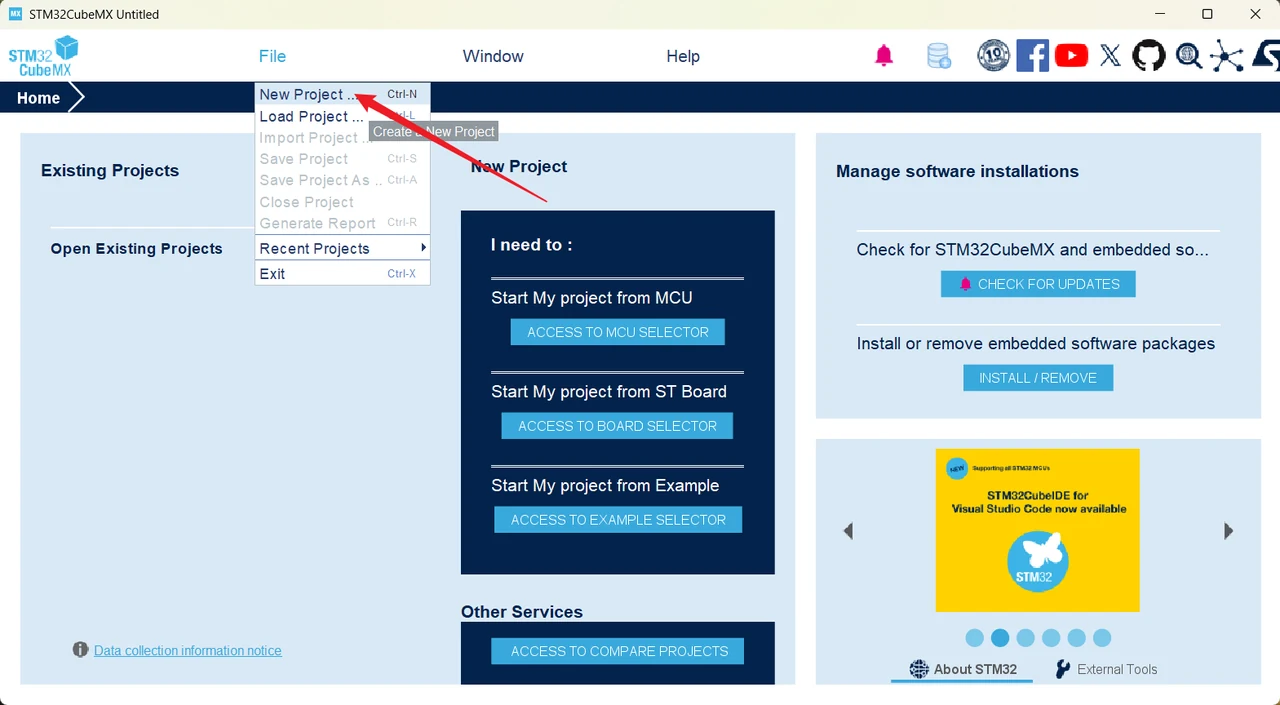

新建项目。
新建项目。

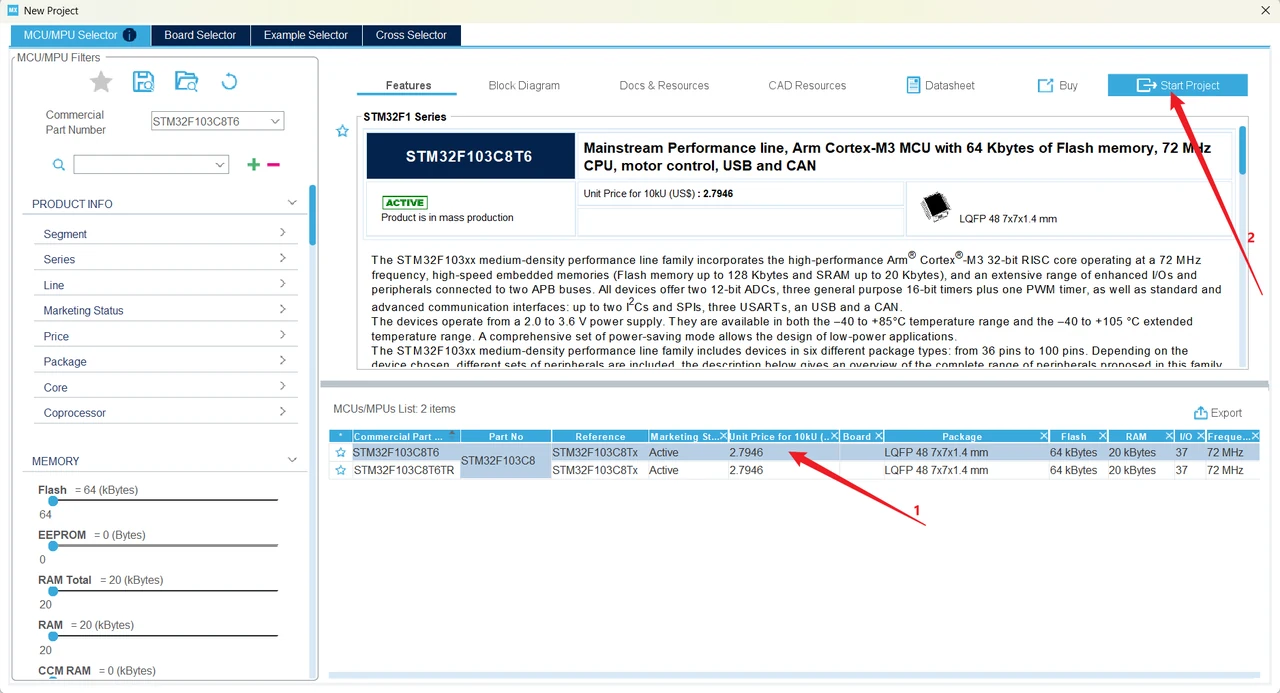

确认芯片型号后进入配置。
确认芯片型号后进入配置。

界面左侧按功能列出外设，右侧显示引脚。配置一个外设时，既要选择其工作方式，也要确认它使用哪些引脚。

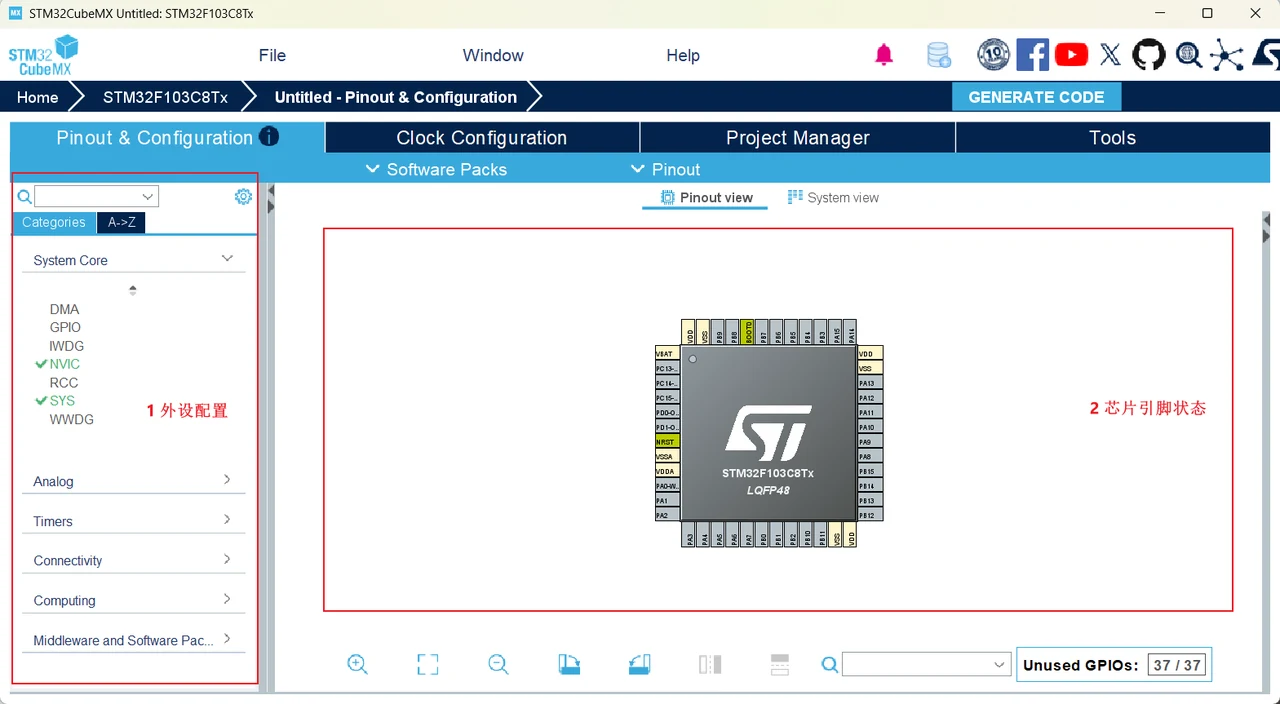

把左侧的外设配置与右侧的引脚状态对应起来。
把左侧的外设配置与右侧的引脚状态对应起来。

2 配置下载接口和时钟​

保留串行调试接口​

按图选择串行调试接口，使 ST-Link 能通过 SWD 与芯片通信。

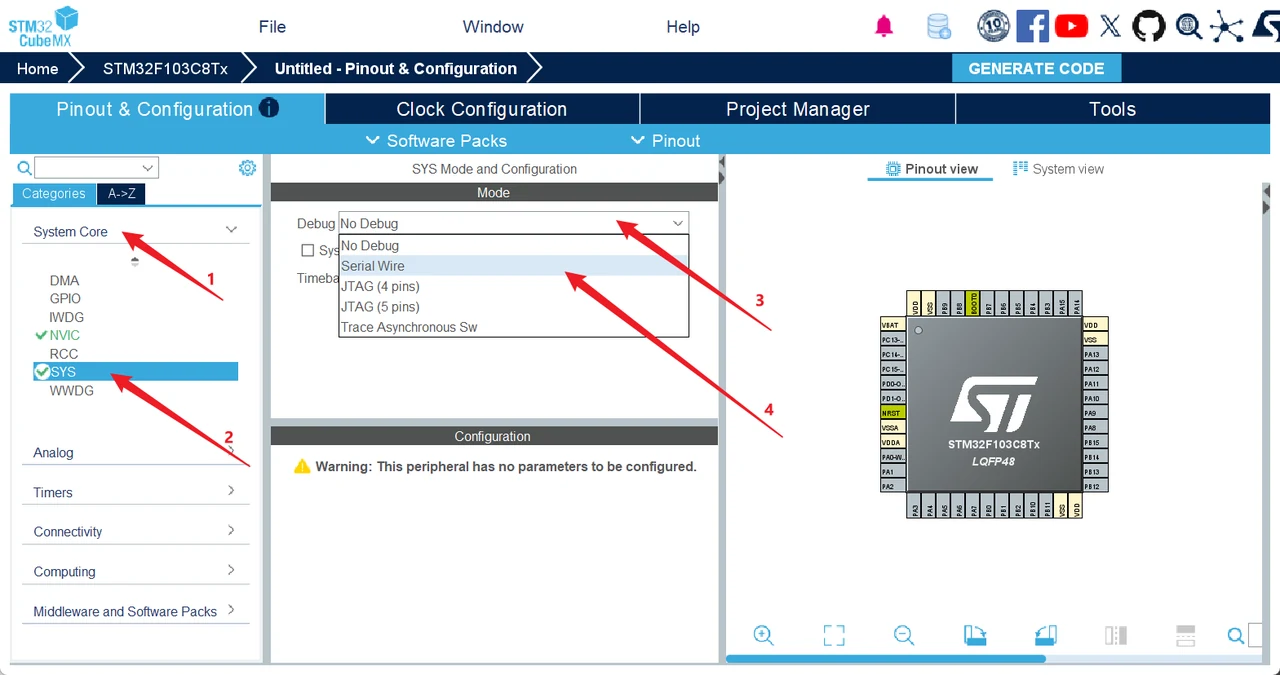

配置 Serial Wire 调试接口。
配置 Serial Wire 调试接口。

选择板上的外部晶体​

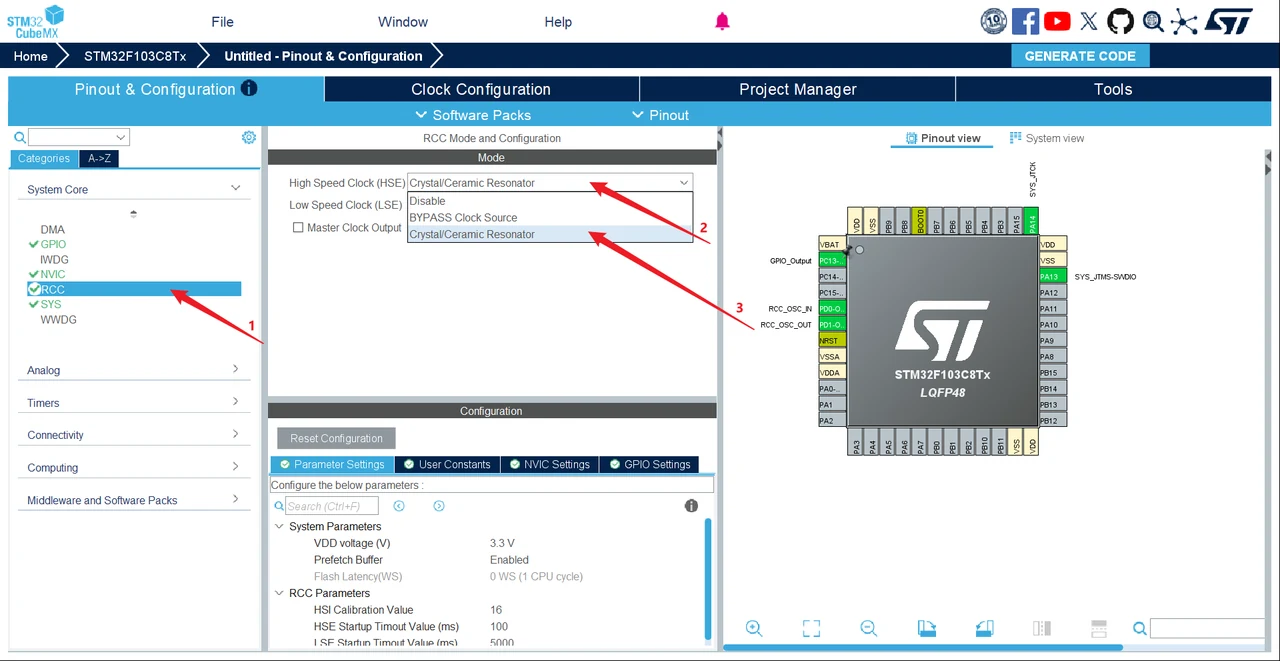

课程开发板使用外部晶体。在 RCC 中选择相应的 HSE 晶体模式；后面的 RCC 课程会解释来源、倍频和分频。

使配置与开发板上的时钟电路对应。
使配置与开发板上的时钟电路对应。

3 生成 MDK 工程​

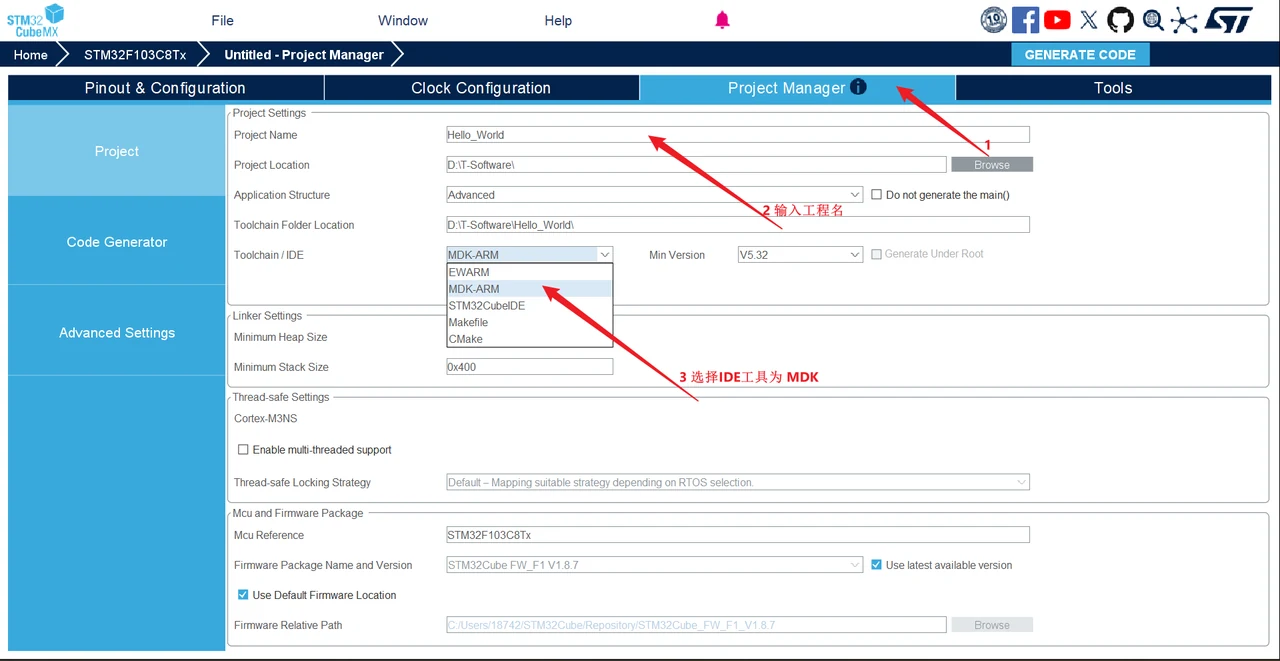

在 Project Manager 中填写工程名称、保存位置，并把 IDE 选择为 MDK。使用容易辨认的英文路径，方便后续查找工程与生成文件。

设置工程信息与目标 IDE。
设置工程信息与目标 IDE。

在代码生成选项中，只复制所需库文件，并按课程设置为每个外设生成独立的 .c、.h 文件。

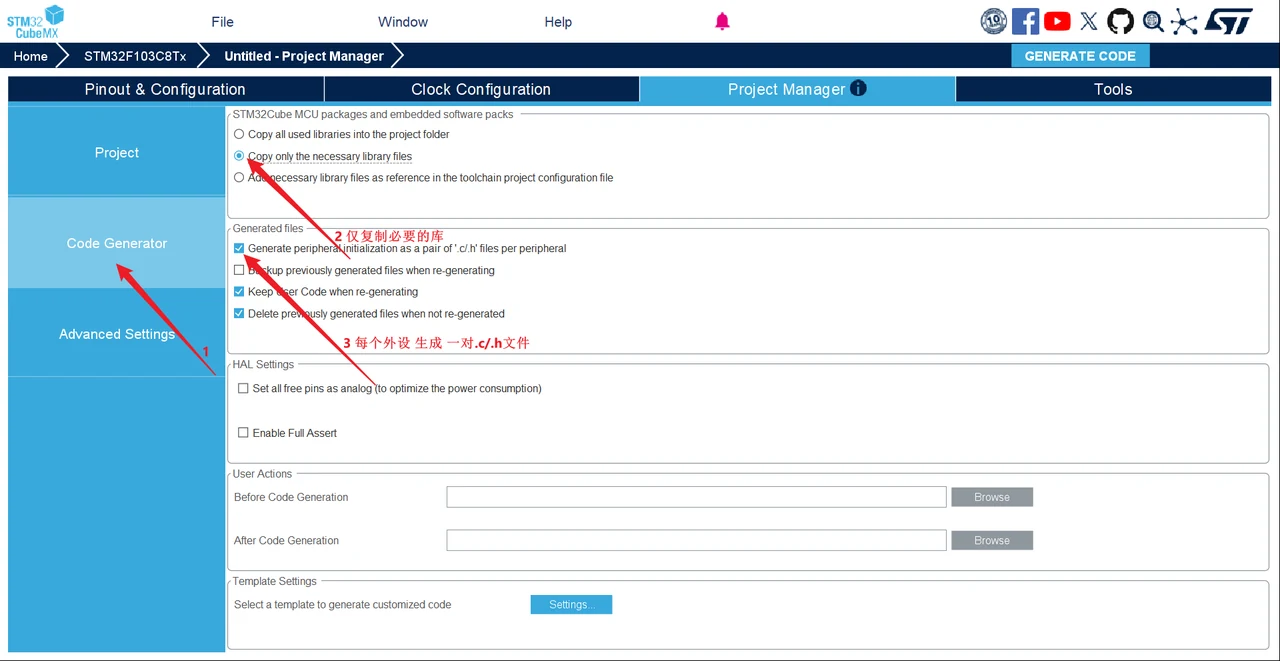

让外设代码按文件组织，便于定位。
让外设代码按文件组织，便于定位。

点击生成代码，再打开生成的工程。

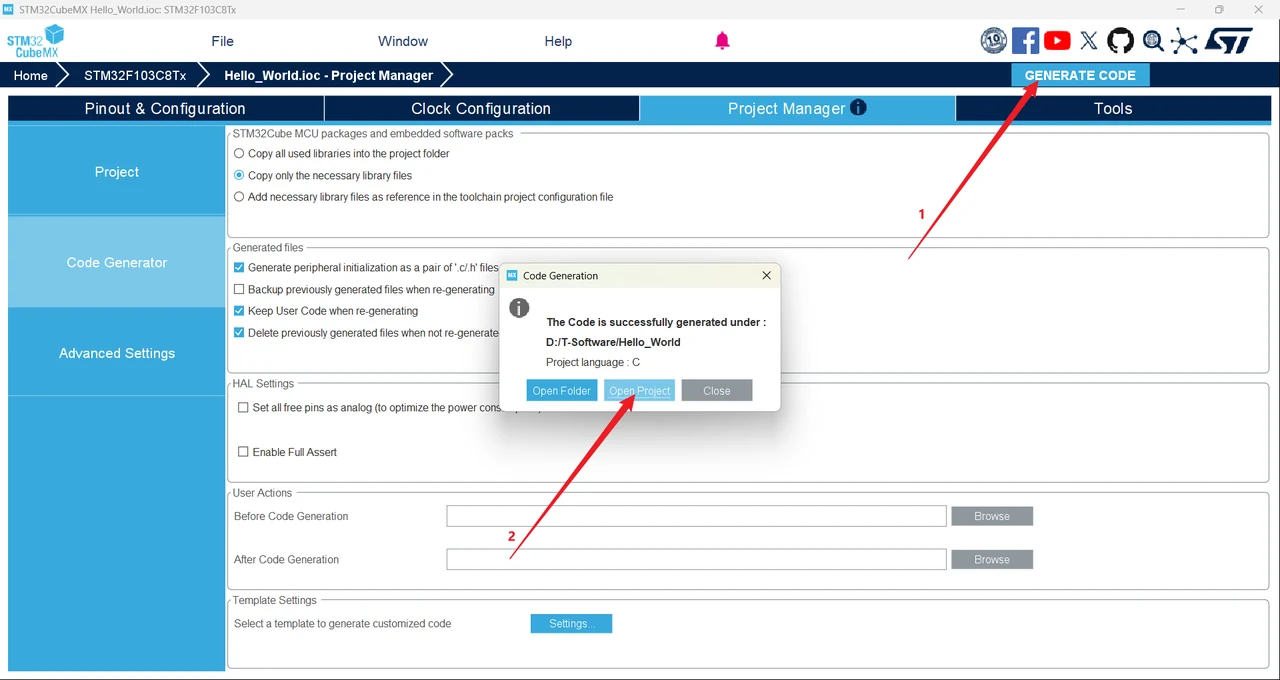

完成生成后进入 MDK。
完成生成后进入 MDK。
工程分组主要内容
Application / MDK-ARM启动文件
Application / User / Core用户程序与初始化代码
Drivers / STM32F1xx_HAL_Driver外设驱动库
Drivers / CMSIS内核与设备基础支持

4 找到自己写代码的位置​

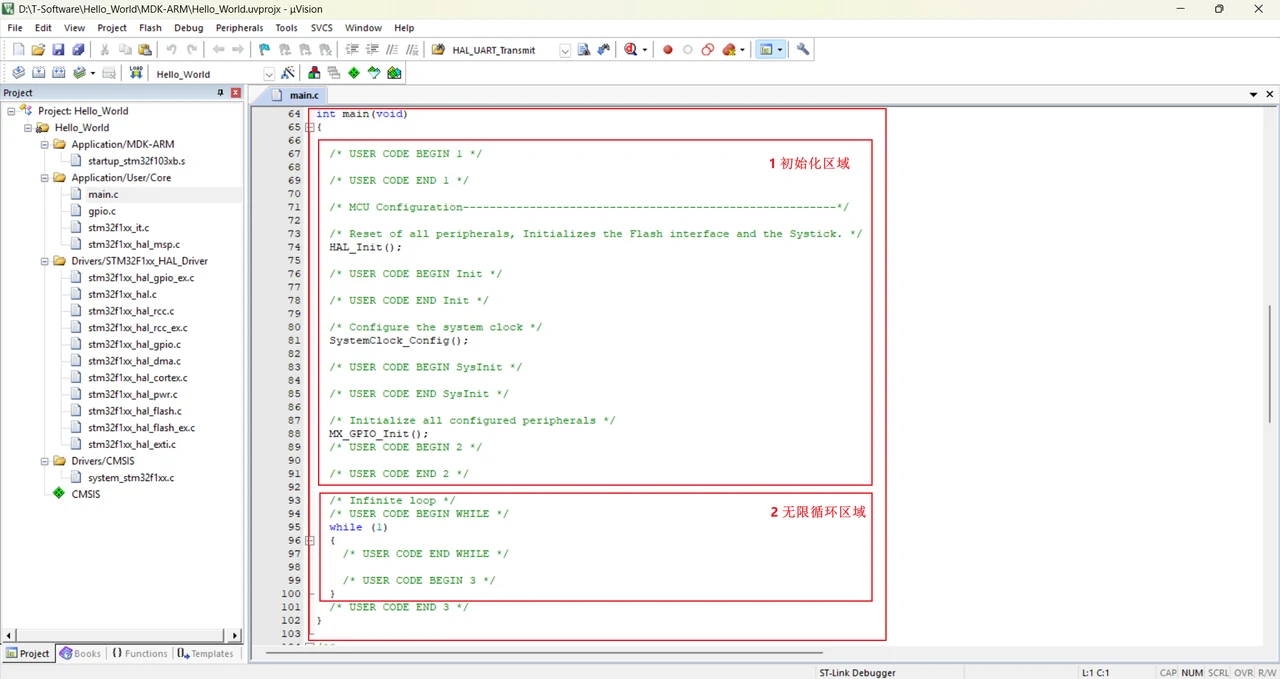

打开 main.c，找到 main()。课程先关注其中两部分：前面的初始化执行一次，后面的 while (1) 不断循环。

初始化与主循环承担不同的工作。
初始化与主循环承担不同的工作。

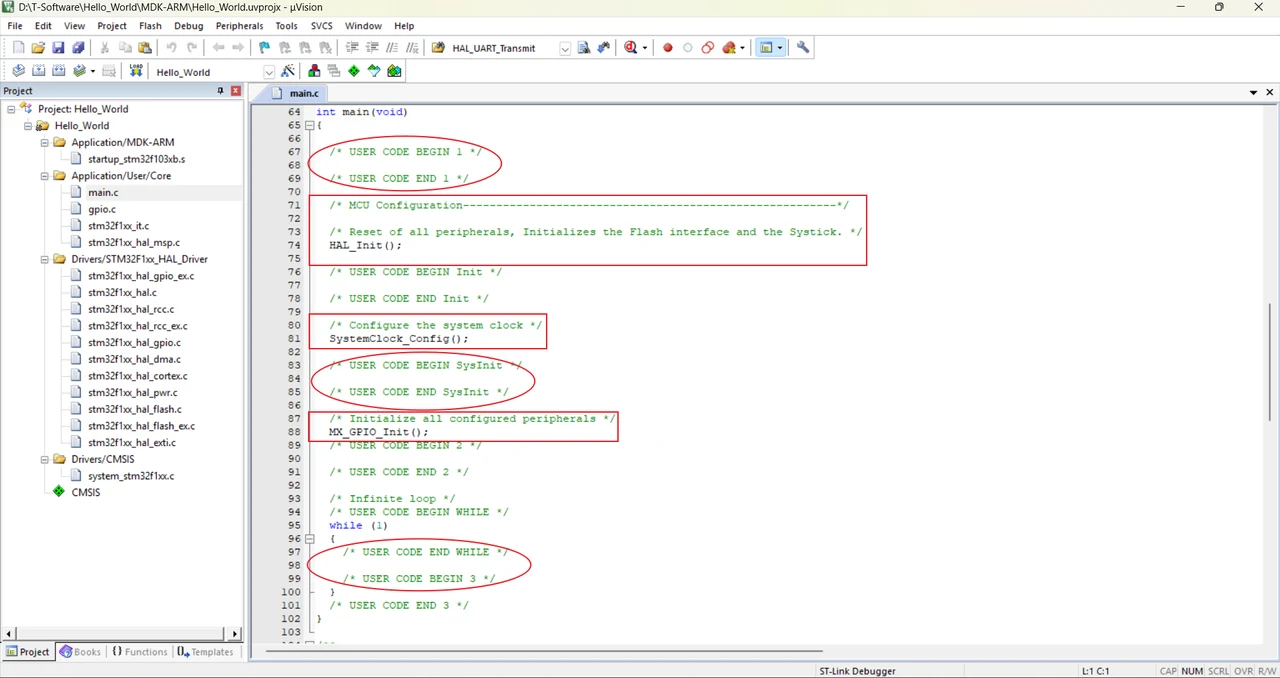

CubeMX 使用 USER CODE BEGIN 与 USER CODE END 注释划分用户代码区。把自己的代码写在相应区间，重新生成时才能按照工程设置保留。

先认清用户区的起止位置，再添加实验代码。
先认清用户区的起止位置，再添加实验代码。

5 编译并下载到开发板​

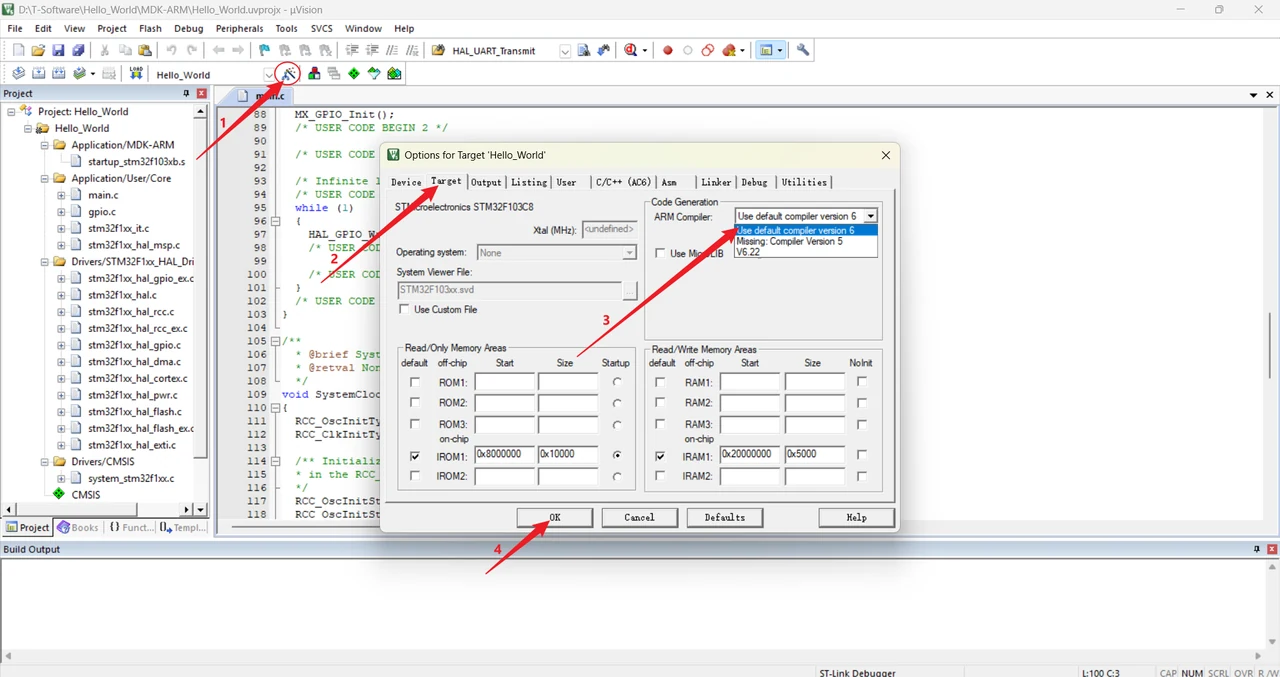

先选择工程使用的编译器，再执行编译。在输出窗口确认没有编译错误后，继续配置下载器。

选择课程工程使用的编译器。
选择课程工程使用的编译器。

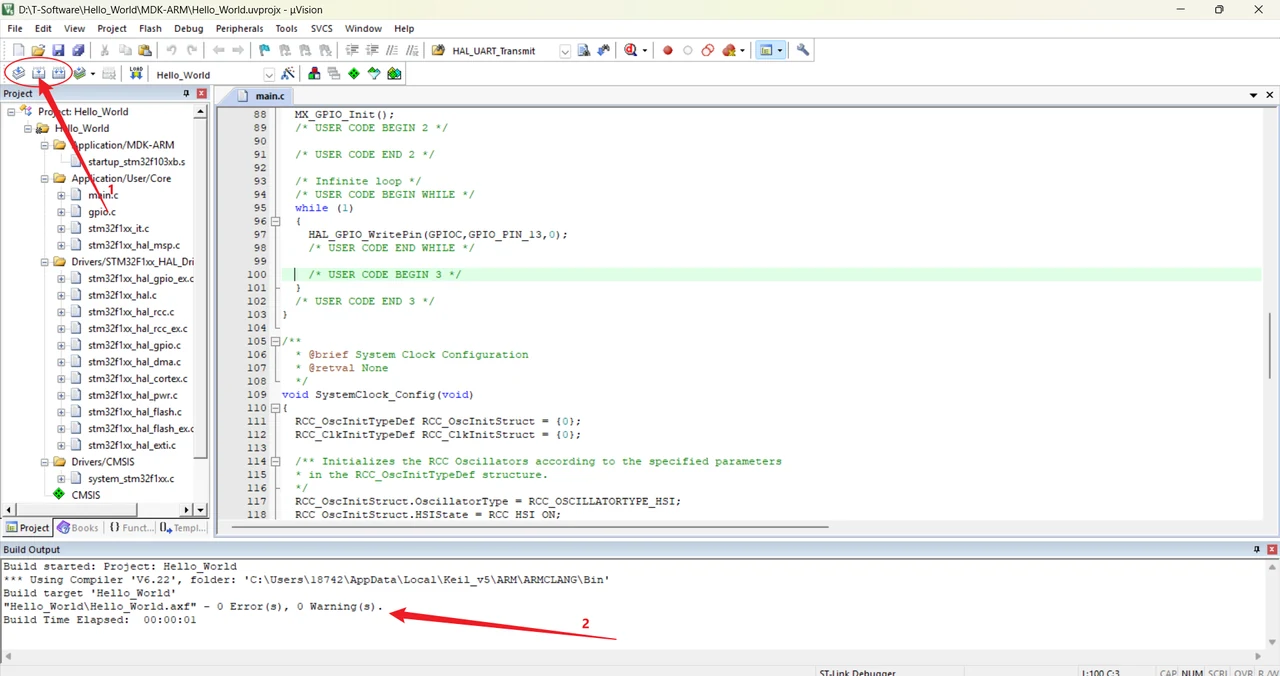

查看编译输出，区分编译完成与下载完成。
查看编译输出，区分编译完成与下载完成。

在 Debug 中选择 ST-Link，连接开发板后执行下载。

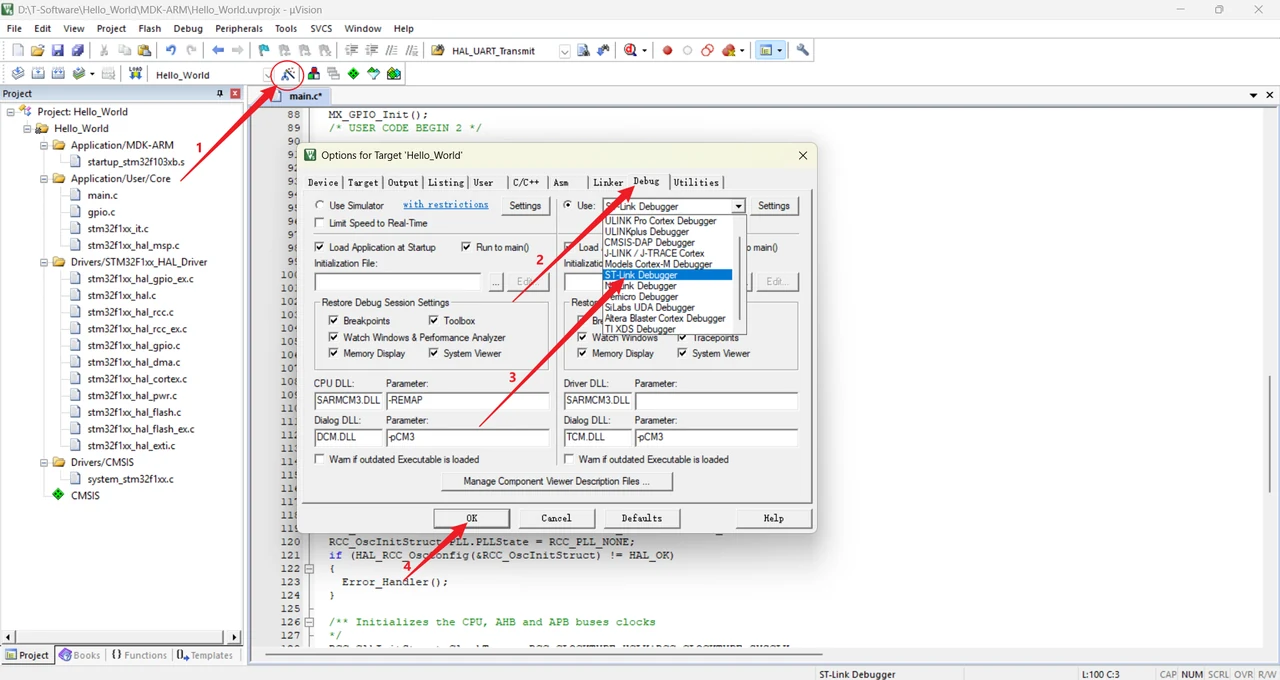

选择 ST-Link 调试与下载接口。
选择 ST-Link 调试与下载接口。

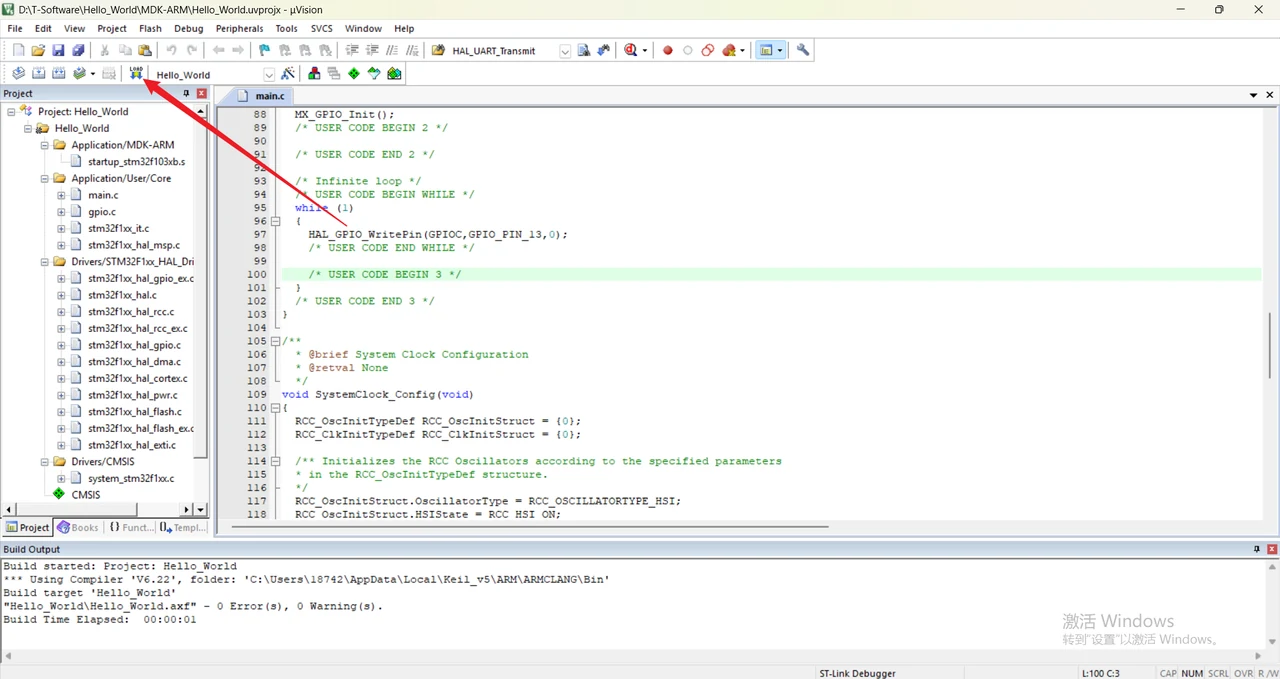

执行下载，并查看工具给出的结果。
执行下载，并查看工具给出的结果。

编译把源代码转换为可执行程序，下载把程序写入芯片。下一节会通过 LED 的实际变化，确认程序已经运行。
